제조 스마트팩토리 설비 모니터링 시스템

문제

설비 사이 연결이 보이지 않던 공장 모니터링

이 회사는 설비 상태를 설비마다 다른 화면에서 봤습니다. 한 설비가 멈추면 어느 설비가 함께 영향을 받는지 한눈에 보이지 않았습니다.

설비 담당자는 경보가 뜨면 해당 설비부터 확인합니다. 그 설비에 전력이나 원료를 대는 설비는 도면과 경험으로 따로 찾아야 했습니다.

생산 관리자는 설비 현황을 보고서로 정리해 공유합니다. 상태별 설비 수와 주요 설비를 매번 손으로 모았습니다.

고객은 설비 유형과 연결을 데이터로 정리해 그래프 화면과 리포트로 보기로 했습니다.

해결

설비 사이 연결을 따라가는 관계 그래프와 설비 리포트

포너즈는 설비를 서로 이은 그래프로 그렸습니다. 이상 알림에서 연결된 설비까지 따라가게 했습니다.

• 설비 관계 그래프: 설비를 생산 설비·유틸리티·안전 시스템·품질 관리 네 유형으로 나눠 그렸습니다. 설비 사이 연결은 선으로 잇습니다.
• 상태 알림 목록: 설비마다 정상·주의·위험 상태를 왼쪽 목록에 모아 보여 줍니다.

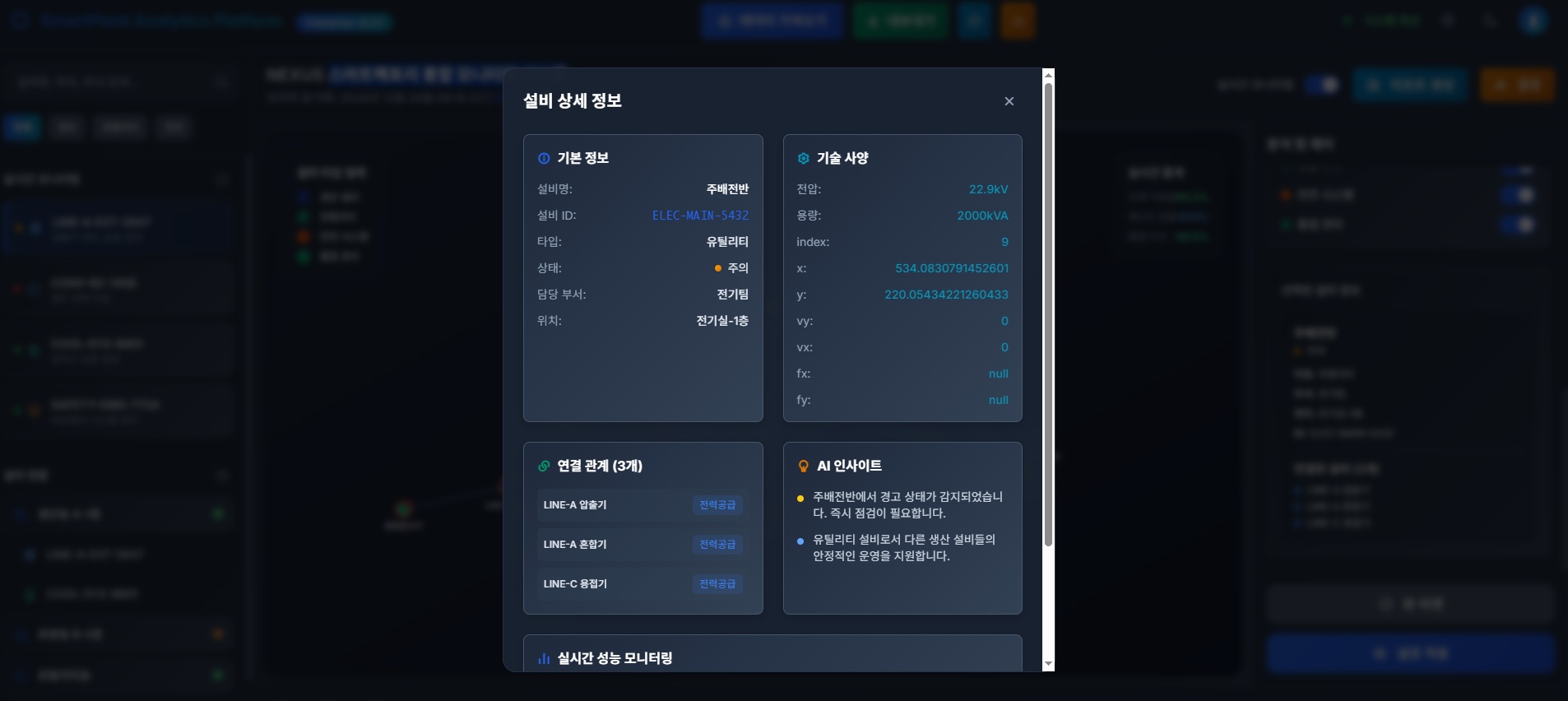

• 설비 상세 창: 설비의 기본 정보, 사양, 연결된 설비를 한 창에서 봅니다. 연결마다 전력공급 같은 관계 이름이 붙습니다.

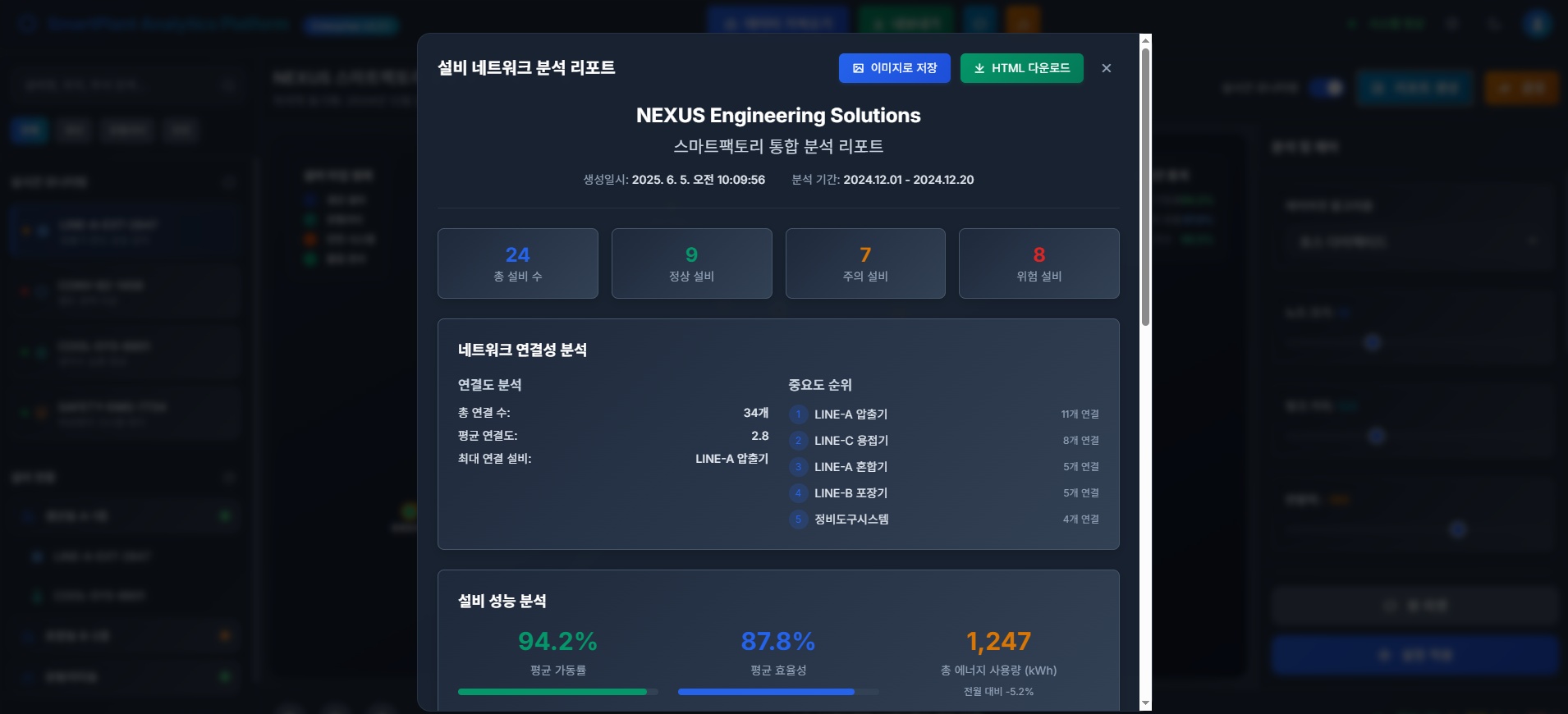

• 설비 네트워크 리포트: 상태별 설비 수와 연결이 많은 설비 순위를 리포트로 만듭니다. 이미지나 HTML 파일로 내려받고 공유 링크나 이메일로도 보냅니다.
• 담당자 확인: 알림이 뜨면 설비 담당자가 상세 창과 연결 설비를 확인한 뒤 조치를 정합니다.

첫 화면 가운데에 설비 관계 그래프

설비 이상은 한 설비에서 끝나지 않고 연결된 설비로 번집니다. 목록 화면은 설비 하나의 상태만 보여 줘서 영향 범위를 따로 찾아야 합니다. 그래프를 가운데 두면 이상 설비와 이어진 설비가 함께 보입니다. 목록은 왼쪽에 두어 설비를 이름으로 찾을 때 씁니다.

분석 결과는 내려받는 리포트로

설비 현황은 모니터링 화면을 보지 않는 사람에게도 전해야 합니다. 회의나 보고에는 파일 한 장이 편합니다. 그래서 상태별 설비 수와 연결이 많은 설비 순위를 이미지·HTML 리포트로 내려받게 했습니다.

결과

이상 설비에서 연결된 설비까지 한 화면에서 확인

설비 담당자는 알림 목록에서 이상 설비를 눌러 이어진 설비까지 한 화면에서 따라갑니다. 생산 관리자는 설비 현황을 리포트 파일 한 장으로 공유합니다.
